西藏海灣JTY-GM-GST9611點型光電感煙火災探測器
簡要描述：
更新時間：2024-08-02 14:16:33- 訪 問 量：22622
海灣JTY-GM-GST9611點型光電感煙火災探測器
一、海灣JTY-GM-GST9611點型電光電感煙火災探測器概述：
海灣JTY-GM-GST9611點型光電感煙火災探測器(以下簡稱探測器)是采用紅外散射原理研制而成的智能光電感煙探測器，是在JTY-GD-G3 型點型光電感煙火災探測器功能的基礎上研制而成的產品。本感煙探測器結構新穎、外形美觀、性能穩定可靠、抗潮濕性強，適用于賓館、飯店、辦公樓、教學樓、銀行、倉庫、圖書館、計算機房及配電室等場所。

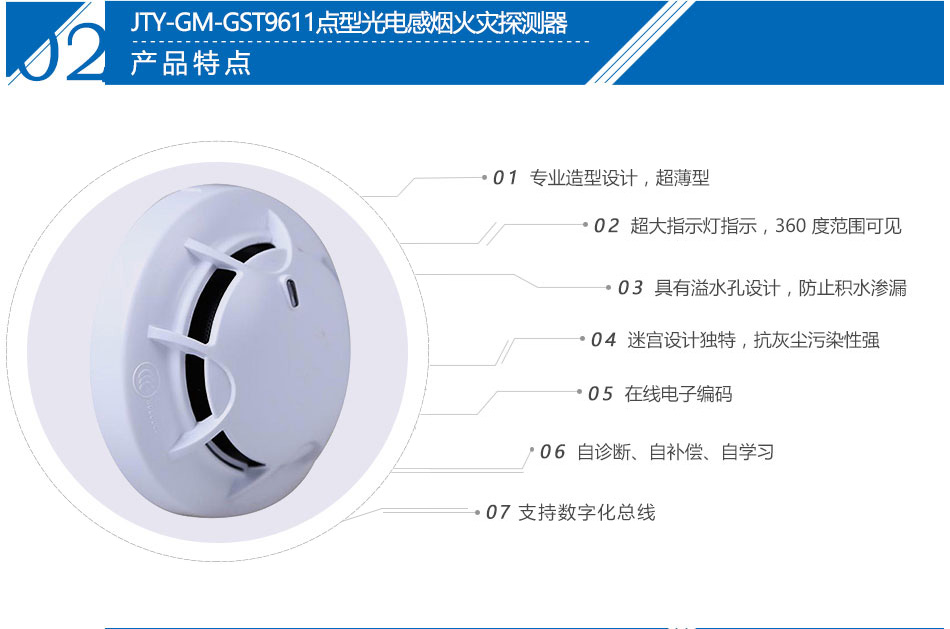

二、海灣JTY-GM-GST9611點型電光電感煙火災探測器特點：

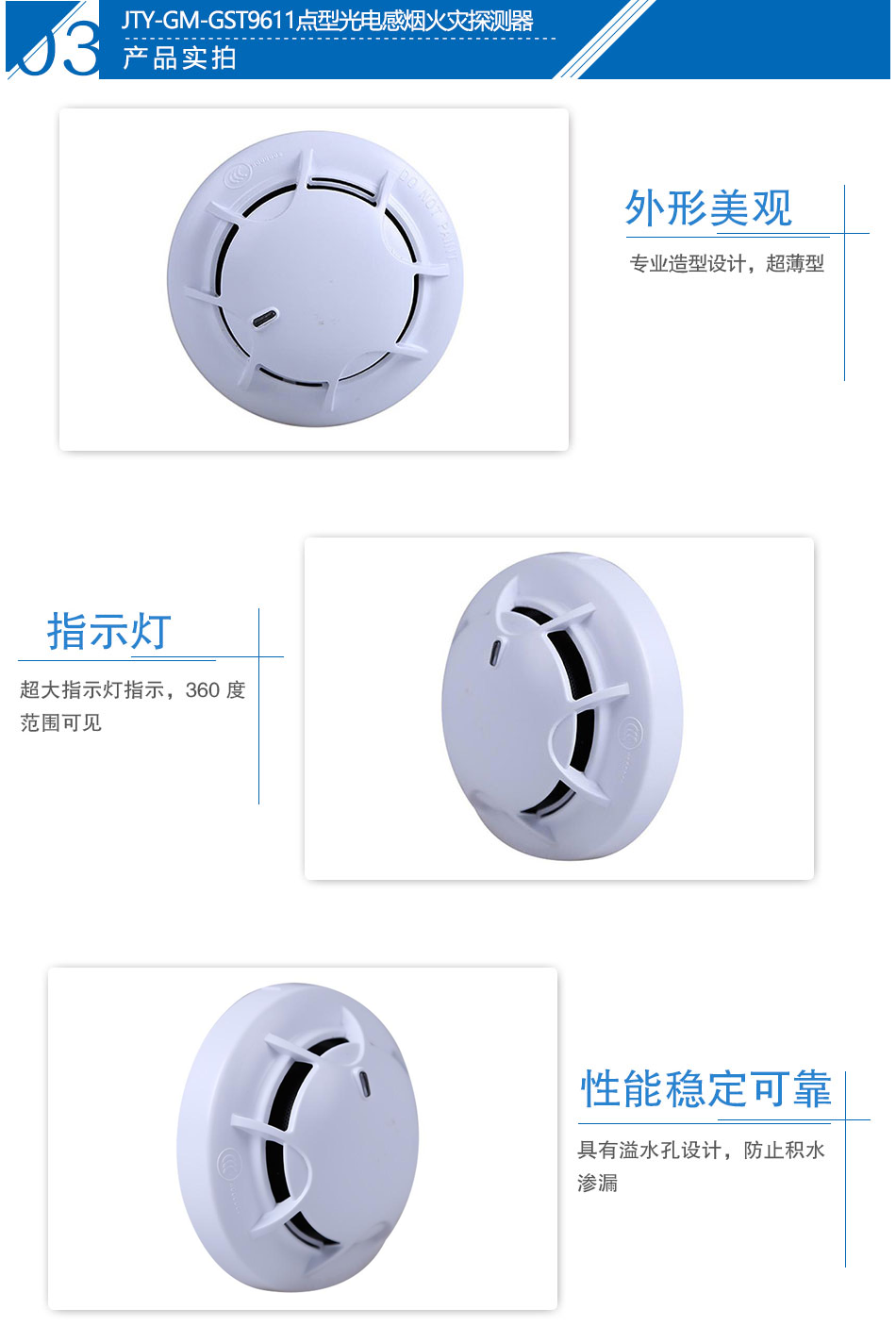

●專業造型設計，超薄型；
●超大指示燈指示，360度范圍可見；
●具有溢水孔設計，防止積水滲漏；
●迷宮設計獨特，抗灰塵污染性強；
●在線電子編碼；
●自診斷、自補償、自學習；
●支持?jǐn)?shù)字化總線。

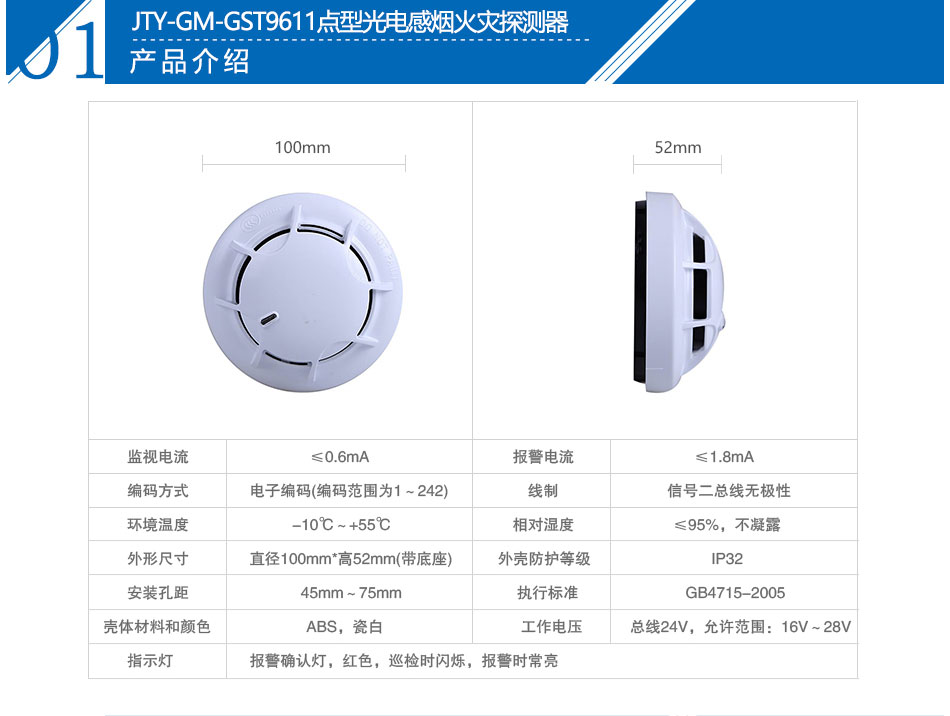

三、JTY-GM-GST9611點型電光電感煙火災探測器技術特性：
| 監視電流 | ≤0.6mA | 報警電流 | ≤1.8mA |
| 編碼方式 | 電子編碼(編碼范圍為1～242) | 線制 | 信號二總線無極性 |
| 環境溫度 | -10℃～+55℃ | 相對濕度 | ≤95%，不凝露 |
| 外形尺寸 | 直徑100mm*高52mm(帶底座) | 外殼防護等級 | IP32 |
| 安裝孔距 | 45mm～75mm | 執行標準 | GB4715-2005 |
| 殼體材料和顏色 | ABS，瓷白 | ||
| 工作電壓 | 總線24V，允許范圍：16V～28V | ||
| 指示燈 | 報警確認燈，紅色，巡檢時閃爍，報警時常亮 | ||
四、JTY-GM-GST9611點型電光電感煙火災探測器結構特征與工作原理：

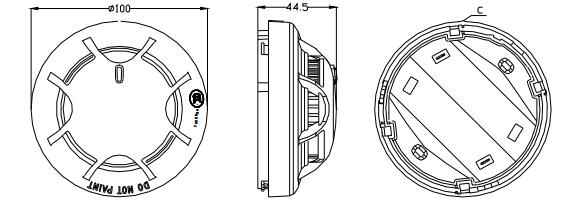

1.探測器外形示意圖如圖1所示。

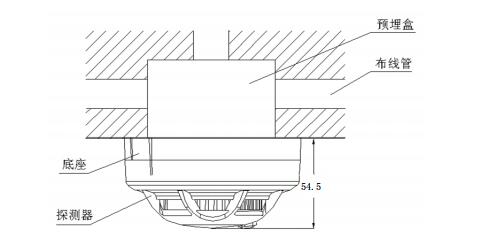

2.探測器安裝方式示意圖如圖2所示，接線盒可采用86H50 型標準預埋盒。
圖2

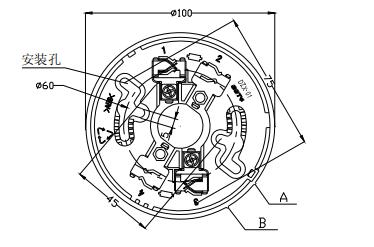

DZX-01 型定位底座示意圖如圖3所示。
圖3
底座上有兩個帶數字標識的接線端子，安裝時先將底座用兩個螺釘固定，然后將探測器總線分別接在接線端子1、3上（不分極性）。
探測器與底座上均有定位凸棱，使探測器具有
的安裝位置。待底座安裝牢固后，將探測器底部的凸棱C對準底座凸棱A處，順時針旋轉至凸棱B處，即可將探測器安裝在底座上。 < /p> 布線要求：與JTY-GD-G3型點型光電感煙火災探測器相同。
3.工作原理
感煙探測器采用紅外線散射原理探測火災，在無煙狀態下，只接收很弱的紅外光，當有煙塵進入時，由于散射作用，使接收光信號增強，當煙塵達到一定濃度時，可輸出報警信號。為減少干擾及降低功耗，發射電路采用脈沖方式工作，可提高發射管使用壽命。
JTY-GM-GST9611點型光電感煙火災探測器說明書.pdf
JTY-GM-GST9611點型光電感煙火災探測器3C.pdf
JTY-GM-GST9611點型光電感煙火災探測器檢測報告.pdf
