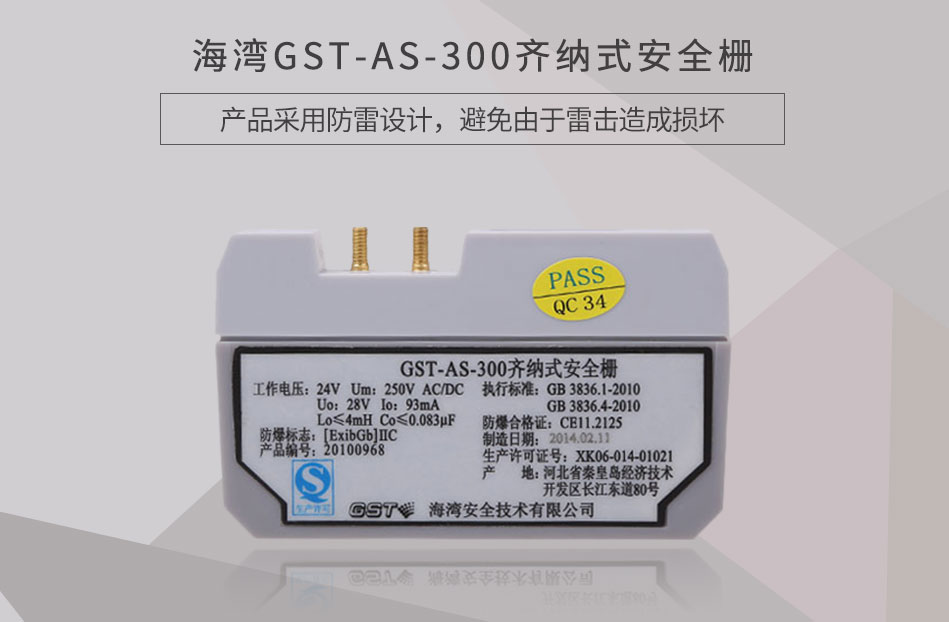

GST-AS-300齊納式安全柵

一、GST-AS-300齊納式安全柵概述：

GST-AS-300齊納式安全柵（以下簡稱安全柵）為本安型產品的關聯設備，通過限制進入到爆炸性環境的能量而起到安全保護作用。GST-AS-300安全柵為雙極性安全柵，用于無極性二線制信號連接。該產品按照標準GB3836.1-2000《爆炸性氣體環境用電氣設備第1部分：通用要求》和GB3836.4-2000《爆炸性氣體環境用電氣設備第4部分：本質安全型“i”》中有關規定制造生產。安全柵與我公司生產的本安型探測器、報警按鈕等產品配套使用，應用于現代工業的自動化過程控制，廣泛用于石油、化工、醫藥、船舶等領域。

二、GST-AS-300齊納式安全柵特點：

產品外形美觀、大方，具有較強的抗干擾性能和防護性能；產品采用防雷設計，避免由于雷擊造成損壞。

三、GST-AS-300齊納式安全柵技術特性：

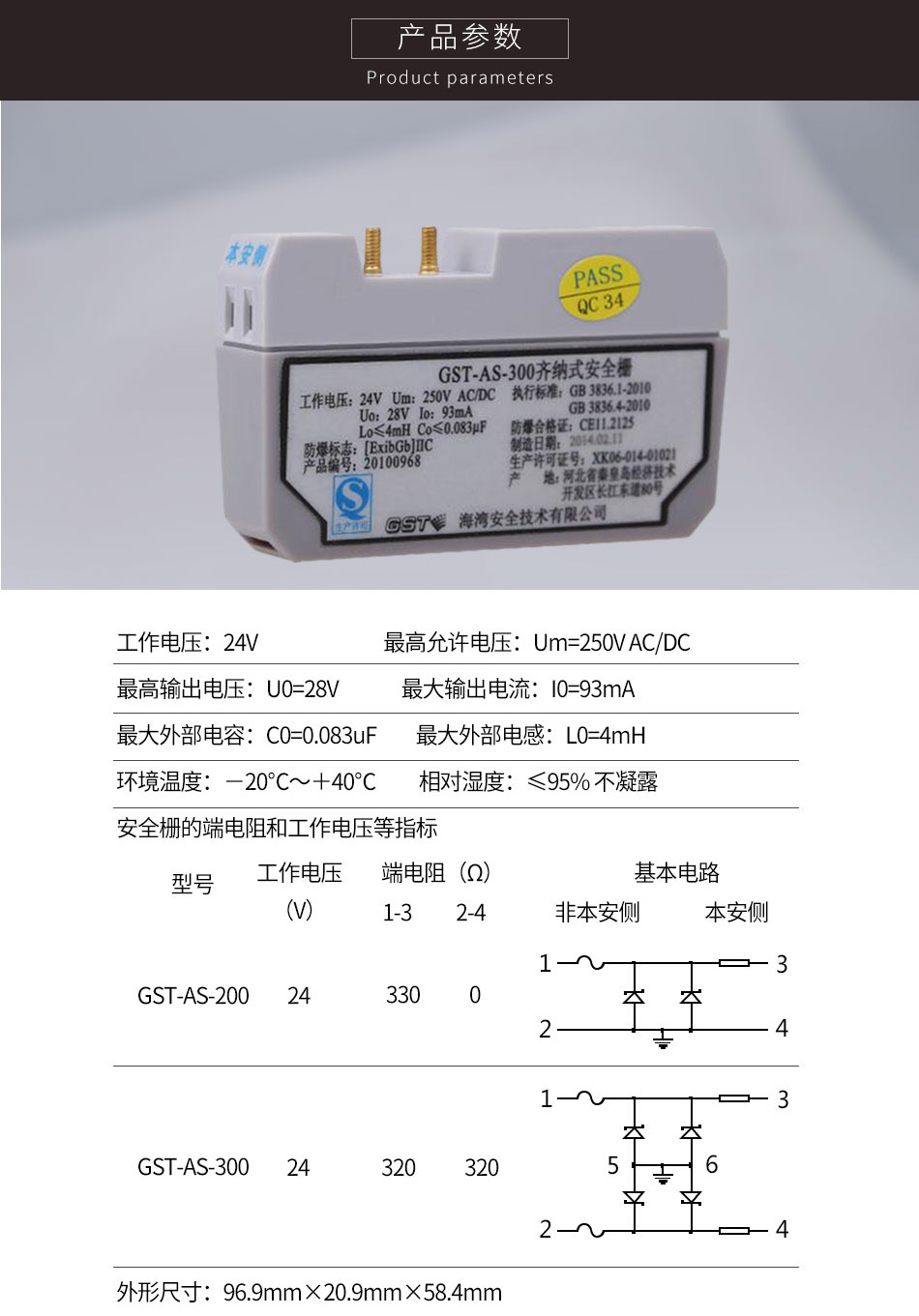

1.技術參數：
工作電壓：24V
更高允許電壓：Um=250V AC/DC
更高輸出電壓：U0=28V
更大輸出電流：I0=93mA
更大外部電容：C0=0.083uF
更大外部電感：L0=4mH
2.使用環境：
溫度：－20℃～＋40℃
相對濕度：≤95% 不凝露
3、主要技術指標

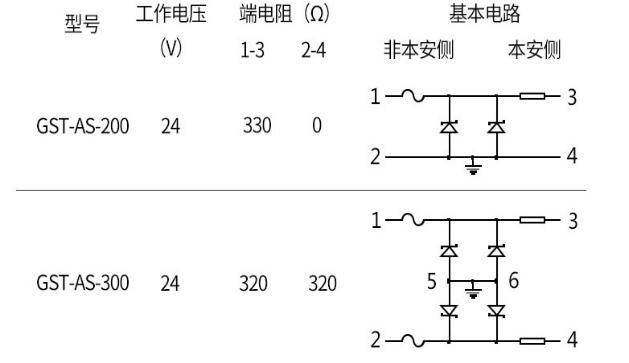

安全柵的端電阻和工作電壓等指標參見下表。

GST-AS-300齊納式安全柵

4.外形尺寸：96.9mm×20.9mm×58.4mm

四、GST-AS-300齊納式安全柵結構特征與工作原理：

1.結構特征

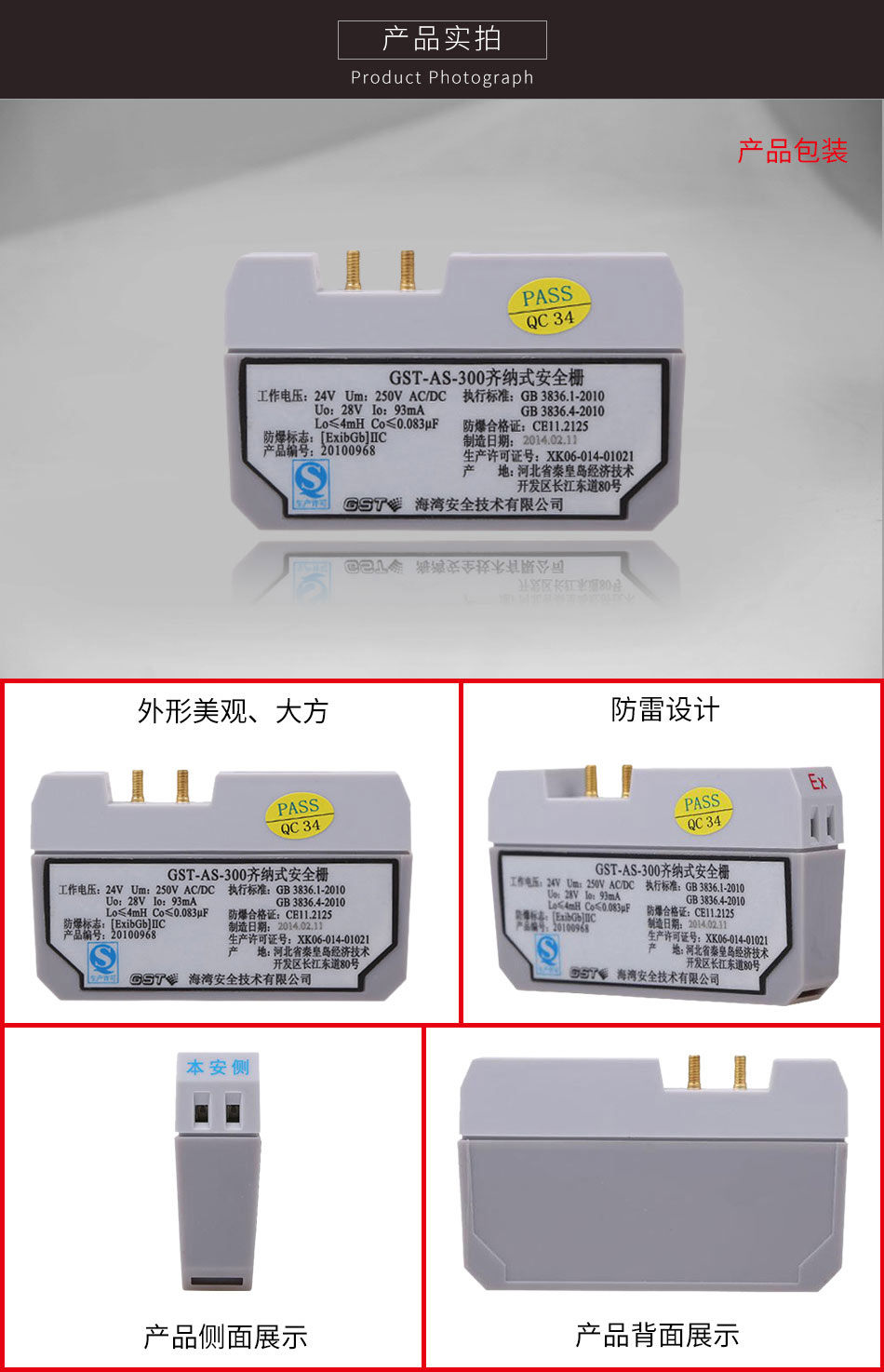

安全柵采用統一的外形和安裝尺寸，安全柵電路用環氧樹脂澆封在殼體內，各接線端子間的爬電距離、電氣間隙及材料的相對泄痕指數均符合GB 3836.1及GB 3836.4的有關要求。安全柵外形示意圖如下圖所示。

GST-AS-200齊納式安全柵

2.工作原理
GST-AS-300齊納式安全柵的安全保護作用，實際上是對能量的限制作用。在防爆系統中，由于安全柵特定功能的存在，所以不論發生任何故障都能保證輸出的能量被限制在一個安全值（不會點燃規定的分級、分組爆炸性氣體混合物）內，從而保證現場安全。
安全柵電路對電壓的限制作用通過穩壓二極管實現，當輸入端電壓突然變高時，安全柵的穩壓二極管導通，把輸出端電壓限制在更高輸出電壓上，穩壓二極管一旦導通，其電流急劇上升，若輸入端電壓過高或高電壓作用時間過長，會把串聯在電路中的熔斷器熔斷，防止高電壓進入危險區。當現場負載短路時，安全柵電路中的限流電阻起到限流作用，把輸出電流限制在更大輸出電流之內。
