西藏海灣DZX-02(Ex)本安型定位底座

簡要描述：

更新時間：2024-08-05 15:29:33
訪問量：25620

產品咨詢聯系我們

西藏產品展示

/ Products Classification 點擊展開+

西藏火災自動報警系統

西藏氣體滅火系統

西藏電氣火災監控系統

西藏消防電源監控系統

西藏防火門監控系統

西藏應急照明疏散系統

西藏極早期空氣采樣系統

西藏消防余壓監控系統

西藏可燃氣體監控系統

西藏智慧消防物聯網系統

西藏聯網及通訊接口

西藏海灣消防技術視頻

圖探系統

詳細介紹

DZX-02(Ex)本安型定位底座參數 DZX-02(Ex)本安型定位底座特點 DZX-02(Ex)本安型定位底座實拍

一、DZX-02(Ex)本安型定位底座概述：

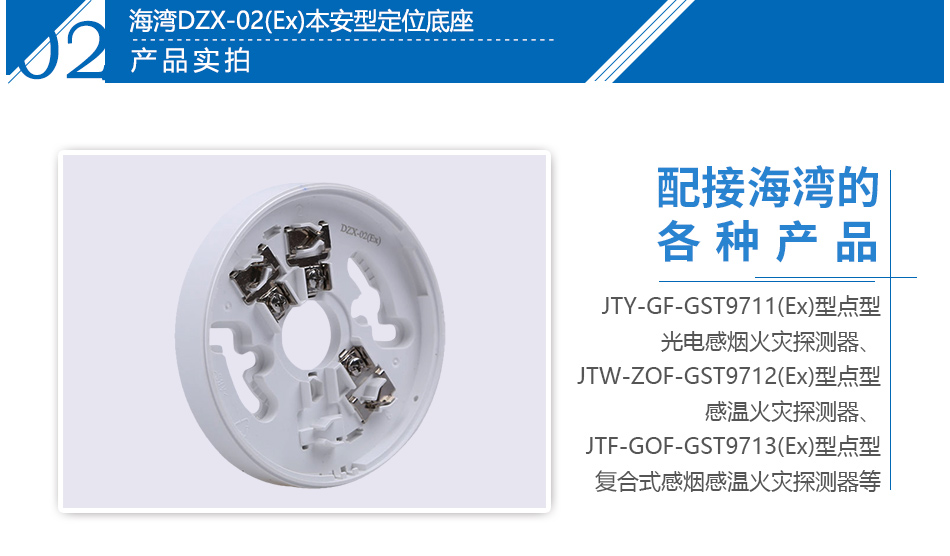

　　DZX-02(EX)本質安全型定位底座，是海灣GST集團生產的一款通用底座，可配接海灣的各種產品使用，如JTY-GF-GST9711(Ex)型點型光電感煙火災探測器、JTW-ZOF-GST9712(Ex)型點型感溫火災探測器、JTF-GOF-GST9713(Ex)型點型復合式感煙感溫火災探測器等本安型火災探測報警產品。

二、DZX-02(Ex)本安型定位底座結構：

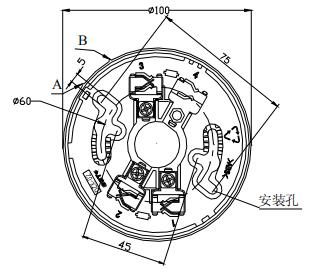

　　DZX-02(Ex)本安型定位底座安裝，探測器與底座之間有定位卡口，使探測器具有的安裝位置。底座所用材料具有防靜電功能。底座示意圖如圖1- 1所示：

DZX-02(Ex)本安型定位底座

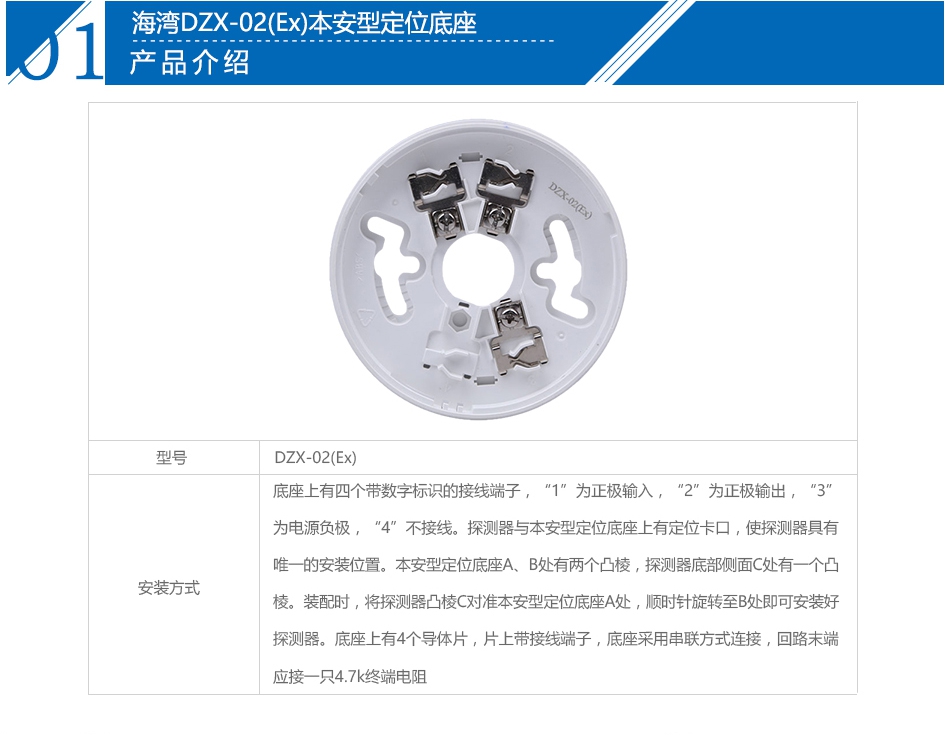

　　底座上有四個帶數字標識的接線端子，“1”為正極輸入，“2”為正極輸出，“3”為電源負極，“4”不接線。探測器與本安型定位底座上有定位卡口，使探測器具有的安裝位置。本安型定位底座A、B處有兩個凸棱，探測器底部側面C處有一個凸棱。裝配時，將探測器凸棱C對準本安型定位底座A處，順時針旋轉至B處即可安裝好探測器。底座上有4個導體片，片上帶接線端子，底座采用串聯方式連接，回路末端應接一只4.7k終端電阻。
