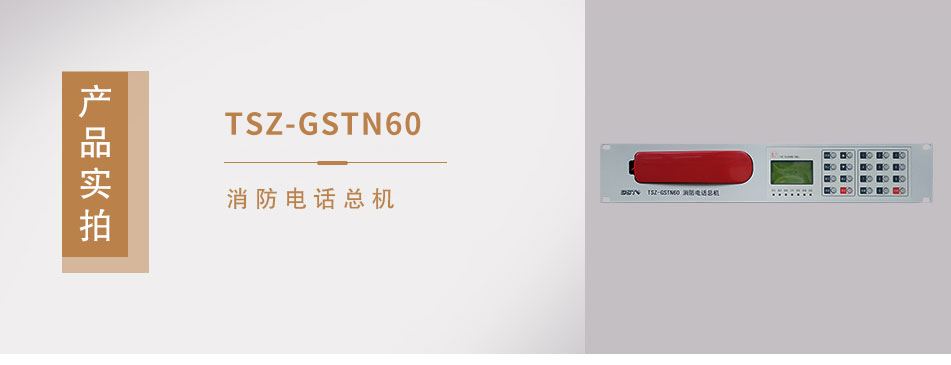

海灣TSZ-GSTN60消防電話總機

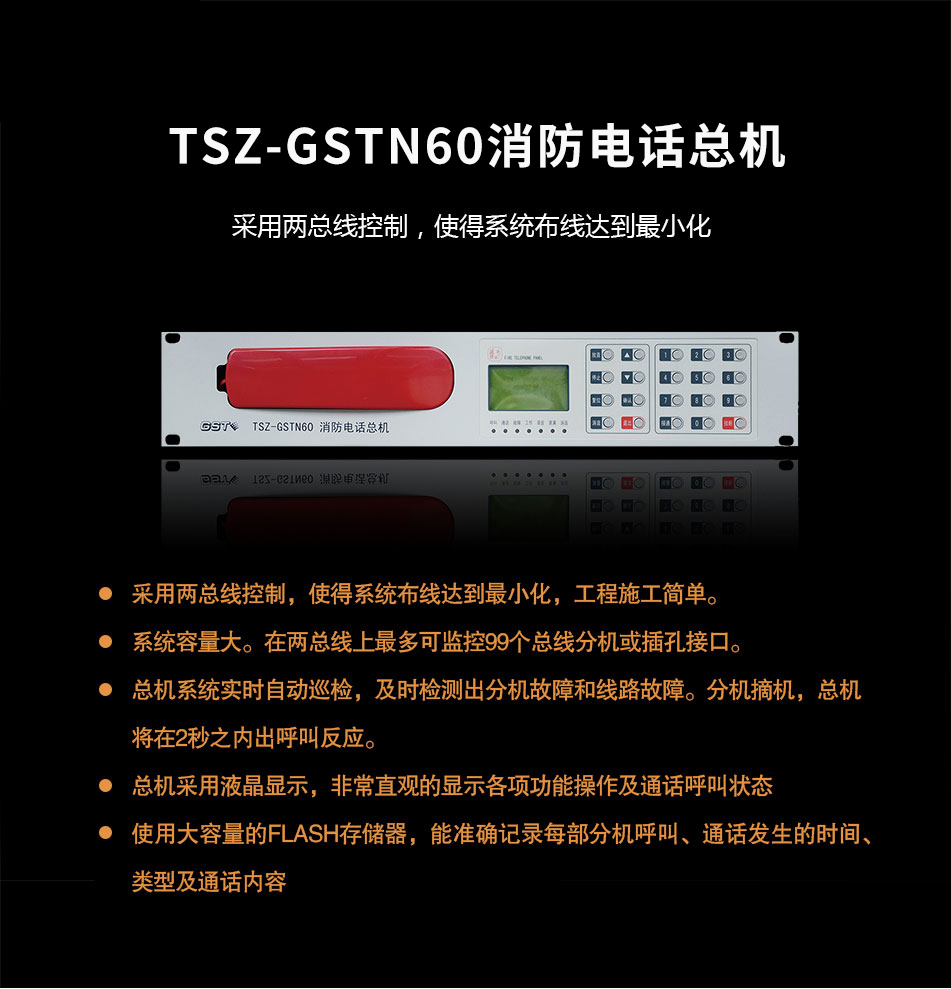

一、海灣TSZ-GSTN60消防電話總機概述

　　?海灣TSZ-GSTN60消防電話總機是一種獨立式消防專用通訊系統，主要用于火災的人工確認、現場情況掌握以及滅火指揮和現場恢復工作??。該系統滿足GB 16806-2006《消防聯動控制系統》中對消防電話的要求，不依賴于消防聯動控制器，能夠獨立工作。

二、海灣TSZ-GSTN60消防電話總機特點

　　采用兩總線控制：總機、電話分機及電話插孔接口之間兩總線連接，使得系統布線達到最小化，工程施工簡單；

　　系統容量大：在兩總線上最多可監控99個總線分機或插孔接口；

　　總機系統實時自動巡檢，及時檢測出分機故障和線路故障。分機摘機，總機將在2秒之內出呼叫反應；

　　總機采用液晶漢字圖形顯示，可以非常直觀的顯示各項功能操作及通話呼叫狀態，使用非常便利；

　　總機中使用了一片大容量的FLASH存儲器，可以存儲9小時以上的通話錄音，及500條記錄，能準確記錄每部分機呼叫、通話發生的時間、類型及通話內容。

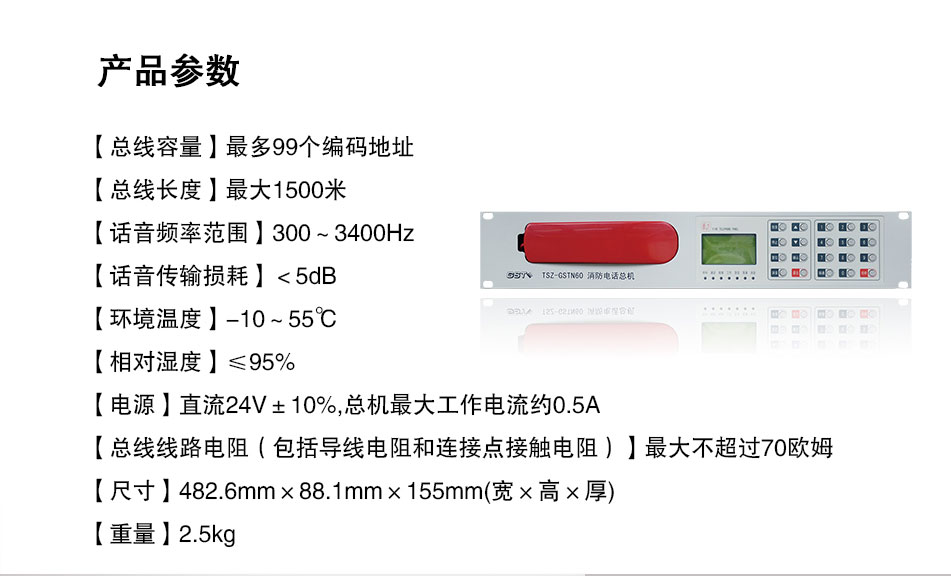

三、海灣TSZ-GSTN60 消防電話總機參數

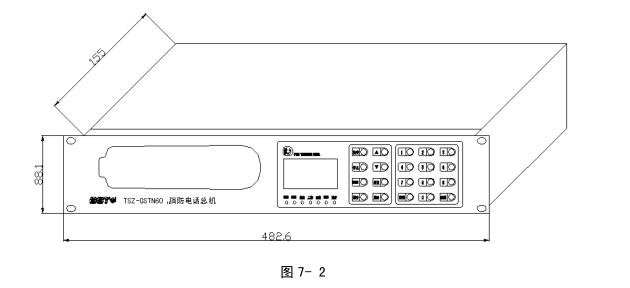

四、海灣TSZ-GSTN60消防電話總機結構特征、安裝與布線

　電話總機的安裝方式采用2U標準上架式結構。線路傳輸?shù)恼Z(yǔ)音信號是小幅度的模擬信號，極易受到空間輻射、報警系統、廣播系統等信號干擾，所以現場布線時，電話系統的穿線管道應獨立敷設，不要同報警系統、廣播系統等線路同管穿線，采用的導線宜選用截面積不小于1.0mm2的屏蔽雙色雙絞線，這樣可以保證清晰的話音質量。

　　圖7-3中，“總線通話H+H-”連接總線分機和插孔接口或消防電話中繼器，接線時分正負極性，接反不能正常工作，但不會損壞總線部件。“輸入DC24V和機殼E”連接外部直流電源和AC220V保護地。
